Mocowanie profili CD60 do betonu pod płyty G-K to naprawdę ważny etap przy budowie sufitów podwieszanych. Wymaga od Ciebie precyzyjnego doboru systemowych elementów. Kiedy używasz odpowiednich kołków i kotew metalowych razem z wieszakami ES, masz pewność, że konstrukcja będzie trwała przez dziesiątki lat. Bezpieczne zamocowanie profili CD60 do betonowego sufitu to podstawa stabilności całego systemu suchej zabudowy, dzięki czemu eliminujesz ryzyko uszkodzeń.
Solidne podstawy mocowania profili CD60 do betonu pod płyty G-K w suficie podwieszanym
Pamiętaj, że solidną podstawę mocowania profili CD60 do betonu w suficie podwieszanym G-K stanowią metalowe elementy kotwiące. To one zapewniają stabilność i bezpieczeństwo całej konstrukcji. Ich prawidłowy wybór i montaż bezpośrednio wpłyną na nośność sufitu oraz jego długotrwałą eksploatację. System mocowań to różne typy łączników: od kołków rozporowych do betonu po wkręty do płyt gipsowo-kartonowych, a każdy z nich spełnia specyficzną funkcję na innym etapie budowy.
Sufit podwieszany G-K, którego szkieletem są profile CD60, wymaga stuprocentowej stabilności. Normy budowlane jasno mówią, że elementy mocujące do betonowego sufitu muszą mieć odpowiednie atesty i certyfikaty potwierdzające ich nośność.
„Niezawodność sufitu podwieszanego z płyt G-K opiera się na trzech filarach: odpowiednim wyborze profili CD60, solidnym zakotwieniu w suficie betonowym i precyzyjnym montażu wszystkich elementów. Jeśli nie zadbasz o którykolwiek z nich, ryzykujesz utratę bezpieczeństwa konstrukcji” – podkreśla inż. Jan Kowalski, ekspert ds. systemów suchej zabudowy.
Czym jest profil CD60 i jaka jest specyfika sufitu betonowego dla mocowania profili?
Profil CD60, znany też jako profil CD 60/27, to ocynkowany element stalowy o przekroju 60 mm szerokości i 27 mm wysokości. To podstawowy element konstrukcyjny dla sufitów podwieszanych G-K i systemów suchej zabudowy. Jego główna rola to tworzenie rusztu, do którego potem przykręcasz płyty gipsowo-kartonowe, uzyskując płaską i stabilną powierzchnię. Sufit betonowy jest zwartym, nośnym podłożem o dużej gęstości, dlatego wymaga użycia specjalistycznych, metalowych elementów mocujących, które gwarantują wysoką nośność na wyrywanie i ścinanie.
Profil CD60 produkujemy zgodnie z normami PN-EN 14195, co zapewnia jego jednorodne parametry mechaniczne. Specyfika sufitu betonowego, jako materiału pełnego, zmusza nas do stosowania łączników rozporowych, klinowych lub wkrętów do betonu, które tworzą pewne zakotwienie w tak twardej strukturze. Dobór odpowiednich rozwiązań kotwiących jest bardzo ważny dla bezpieczeństwa i trwałości systemów podwieszanych.
Jakie elementy mocujące do betonu wybrać do profili CD60?
Wybierając elementy mocujące do betonu, które są niezbędne do bezpiecznego montażu profili CD60, musisz postawić wyłącznie na metalowe kołki i kotwy, zaprojektowane dla materiałów pełnych. Tylko te łączniki zapewniają wymaganą nośność na wyrywanie i ścinanie – to przecież sprawa wagi dla konstrukcji sufitu podwieszanego G-K. Do betonu najlepiej sprawdzą się kołki rozporowe z wkrętem stalowym, kołki metalowe szybkiego montażu lub kotwy metalowe rozporowe. Wszystko zależy od obciążenia i tego, jak szybko chcesz je zamontować. Fachowcy [2][5] niezmiennie podkreślają, że metalowe mocowania to najbezpieczniejszy wybór dla profili CD60 w stropach betonowych.
Zalety kołków rozporowych do betonu z wkrętem stalowym przy montażu profili CD60
Kołki rozporowe do betonu z wkrętem stalowym to solidny i niezawodny wybór do mocowania wieszaków profili CD60 do sufitu betonowego. Mechanizm rozporowy zapewnia trwałe zakotwienie w materiale pełnym, takim jak beton, co jest bardzo ważne dla nośności konstrukcji. Kołki tego typu mają zazwyczaj wysoką nośność na wyrywanie, co przekłada się na bezpieczeństwo sufitu podwieszanego G-K. Typowe kołki o średnicy 6 mm lub 8 mm, z odpowiednią głębokością zakotwienia, oferują wystarczające parametry dla większości zastosowań.
Montaż takiego kołka to prosta sprawa: wiercisz otwór o odpowiedniej średnicy, dokładnie oczyszczasz go z pyłu i wprowadzasz kołek. Następnie dokręcasz wkręt stalowy, który rozpiera kołek w otworze. Ten proces tworzy pewne i stabilne połączenie, które wytrzyma zarówno obciążenia statyczne, jak i dynamiczne.
W czym kołki metalowe szybkiego montażu wyróżniają się przy mocowaniu profili CD60?
Kołki metalowe szybkiego montażu przyspieszają instalację profili CD60 do sufitu betonowego, a jednocześnie zachowują wysoką wytrzymałość kotwienia. Wystarczy, że wywiercisz otwór, włożysz kołek i wbijesz trzpień. Dzięki temu skracasz czas pracy o około 30% w porównaniu do tradycyjnych kołków! Nośność tych kołków jest podobna do tych rozporowych z wkrętem stalowym, co sprawia, że są one efektywnym rozwiązaniem, gdy zależy Ci na szybkim tempie prac montażowych. Ich konstrukcja pozwala na szybkie i pewne zakotwienie, co minimalizuje przestoje na budowie.
Dobry przykład zastosowania to montaż wielu wieszaków ES – tu szybkość każdego pojedynczego mocowania to realne oszczędności czasu. Kołki te znajdziesz w różnych rozmiarach, np. 6×40 mm lub 8×60 mm, dopasowanych do standardowych obciążeń sufitów podwieszanych.
Kiedy kotwy metalowe rozporowe są preferowanym rozwiązaniem do mocowania profili CD60?
Kotwy metalowe rozporowe są idealnym rozwiązaniem do mocowania profili CD60 do sufitu betonowego, kiedy potrzebujesz wyższych obciążeń lub zwiększonej nośności mocowania. Mówimy tu o sytuacjach, które przekraczają standardowe potrzeby sufitu podwieszanego G-K. Takie kotwy dają o wiele większą nośność na wyrywanie i ścinanie, często od 5 kN do nawet 20 kN na pojedyncze mocowanie – wszystko zależy od typu i głębokości zakotwienia. Używamy ich, gdy na suficie planujesz cięższe elementy, takie jak nietypowe oświetlenie, rozbudowane systemy wentylacyjne czy dodatkowe izolacje akustyczne.
Kotwy metalowe rozporowe gwarantują bardzo wysoki poziom bezpieczeństwa, zwłaszcza przy betonach o zmiennej jakości lub dla zastosowań o podwyższonych wymogach statycznych. Ich konstrukcja jest solidniejsza niż standardowych kołków szybkiego montażu, co w specjalistycznych projektach w pełni uzasadnia ich wybór.
Dlaczego kołki nylonowe nie są zalecane w suficie betonowym pod profile CD60?
W suficie betonowym pod płyty G-K nigdy nie używaj kołków nylonowych do mocowania profili CD60! Dlaczego? Mają o wiele niższą nośność i stanowią potencjalne zagrożenie dla bezpieczeństwa sufitu podwieszanego. Plastikowe elementy nie dają wystarczającej wytrzymałości na wyrywanie w pionowych, obciążonych aplikacjach, co może skończyć się obluzowaniem mocowań i, co gorsza, zawaleniem sufitu. W systemach suchej zabudowy, szczególnie tych sufitowych, stawiamy na trwałość i bezpieczeństwo – a to gwarantują wyłącznie metalowe łączniki.
Plastikowe kołki sprawdzą się co najwyżej w mniej wymagających aplikacjach na ścianach. W suficie, gdzie siły grawitacji działają na całą konstrukcję, po prostu nie zdają egzaminu. Ich odporność na zmienne temperatury i długotrwałe obciążenia jest niższa niż metalowych odpowiedników, co w perspektywie lat kompletnie dyskwalifikuje je z zastosowań sufitowych.
Rodzaje wieszaków do profili CD60 i ich zastosowanie w suficie betonowym
Jeśli chodzi o wieszaki do profili CD60, które służą do mocowania w suficie betonowym, to mamy tu przede wszystkim uchwyty ES, wieszaki obrotowe z elementem rozprężnym oraz pręty/wieszaki regulowane. Te elementy pośrednie to ważne ogniwo między kotwą w betonie a samym profilem CD60. Pozwalają prawidłowo wypoziomować i ustabilizować ruszt. Uchwyty ES (wieszaki bezpośrednie) wybierasz najczęściej, gdy chcesz minimalnie opuścić sufit, natomiast wieszaków obrotowych lub prętów regulowanych używasz, gdy potrzebujesz większej elastyczności i możliwości precyzyjnego poziomowania [4][1].
Czym charakteryzuje się uchwyt ES (wieszak bezpośredni) dla profili CD60?
Uchwyt ES, znany też jako wieszak bezpośredni, to najpopularniejszy i najczęściej stosowany element do mocowania profili CD60 do sufitu betonowego. Charakteryzuje się prostotą i niezawodnością. Jest idealnym rozwiązaniem, gdy planujesz minimalne opuszczenie sufitu, zazwyczaj do 12 cm – to pozwala zachować maksymalną wysokość pomieszczenia. Standardowy uchwyt ES o długości 125 mm firmy Rigips zyskał szerokie uznanie producentów systemów suchej zabudowy. Jego konstrukcja umożliwia szybkie i stabilne połączenie profilu CD60 z elementem kotwiącym w betonie.
Uchwyt ES wykonany jest z ocynkowanej blachy stalowej, co daje mu odporność na korozję w standardowych warunkach wewnętrznych. Montujesz go bezpośrednio do sufitu betonowego za pomocą metalowego kołka rozporowego lub kotwy, a następnie profil CD60 mocujesz do niego wkrętami do metalu typu „pchełki”. Zgodnie z wytycznymi rozstaw uchwytów ES nie powinien przekraczać 90 cm – to zapewni odpowiednią nośność konstrukcji [2][1].
Kiedy stosuje się wieszak obrotowy z elementem rozprężnym do profili CD60?
Wieszak obrotowy z elementem rozprężnym do profili CD60 stosuje się wtedy, gdy potrzebujesz precyzyjnie wyregulować poziom sufitu podwieszanego G-K albo gdy konstrukcja wymaga większej elastyczności montażowej. Ten wieszak składa się z elementu rozprężnego, który kotwi się w suficie betonowym, oraz obrotowej części z prętem i sprężyną. Pozwala płynnie dostosować wysokość profilu CD60. To szczególnie przydatne, jeśli masz do czynienia z nierównymi stropami lub musisz bardzo precyzyjnie wypoziomować całą płaszczyznę sufitu. Wieszak obrotowy oferuje duży zakres regulacji, od 10 cm do ponad 100 cm, w zależności od długości pręta.
Montaż takiego wieszaka wymaga wywiercenia otworu w betonie, włożenia elementu rozprężnego i dokręcenia go, a następnie zawieszenia profilu CD60 na pręcie. Możliwość obrotu i sprężystości ułatwia wprowadzanie poprawek podczas montażu. Często stosujemy te elementy w bardziej zaawansowanych systemach sufitów podwieszanych, gdzie liczy się nie tylko funkcjonalność, ale i estetyka końcowa.
Do czego służy pręt/wieszak regulowany w systemach sufitów podwieszanych z profilami CD60?
Pręt/wieszak regulowany wykorzystujemy do tworzenia konstrukcji sufitów podwieszanych z profilami CD60, zwłaszcza gdy odległość od stropu betonowego jest spora lub gdy potrzebujesz precyzyjnie wypoziomować całą płaszczyznę. Składa się z pręta o odpowiedniej długości, wieszaka górnego kotwionego do betonu i elementu łączącego z profilem CD60, często z zaciskiem sprężynowym. Dzięki temu rozwiązaniu możesz opuścić sufit o kilkadziesiąt centymetrów, a nawet metr! To bardzo przydatne w przestrzeniach z rozbudowanymi instalacjami nad sufitem. Pręty regulowane zapewniają dużą stabilność i pozwalają na dokładne ustawienie poziomu.
Pręty regulowane znajdziesz w różnych długościach, od 250 mm do 2000 mm, co pozwala elastycznie dopasować je do wymagań projektu. Powszechnie stosuje się je w obiektach użyteczności publicznej, gdzie niezbędne są duże przestrzenie instalacyjne oraz precyzyjne wykonanie. Mocowanie do sufitu betonowego odbywa się za pomocą kotew metalowych, zapewniających odpowiednią nośność.
Jaki jest zalecany rozstaw mocowań i profili CD60 w suficie podwieszanym?
Zalecany rozstaw mocowań i profili CD60 w suficie podwieszanym G-K jest bardzo ważny dla stabilności i bezpieczeństwa całej konstrukcji. Profile CD60 zazwyczaj montujemy co 40–50 cm, z maksymalnym rozstawem do 60 cm. Wieszaki, które mocują profile CD60 do betonowego sufitu, rozmieść co maksymalnie 90 cm [2][1]. Pamiętaj, niewłaściwe odstępy mogą prowadzić do ugięć płyt G-K, pęknięć na połączeniach, a nawet uszkodzenia całego systemu. Trzymaj się tych parametrów, a zapewnisz równomierne rozłożenie obciążenia.
Jeśli zależy Ci na optymalnej nośności, zwłaszcza przy podwyższonych obciążeniach, wieszaki możesz montować gęściej, np. co 60–70 cm. Poniższa tabela przedstawia orientacyjne wytyczne dotyczące rozstawów:
| Element | Zalecany rozstaw | Maksymalny rozstaw |
|---|---|---|
| Profil CD60 | 40-50 cm | 60 cm |
| Wieszak ES do betonu | – | 90 cm |
| Łączniki poprzeczne profili CD60 | – | 150 cm |
Parametry bezpieczeństwa mocowania w betonie, które musisz uwzględnić
Przy instalacji profili CD60 musisz wziąć pod uwagę następujące parametry bezpieczeństwa mocowania w betonie: nośność na wyrywanie i ścinanie, głębokość zakotwienia (h_ef), minimalną grubość podłoża, minimalny rozstaw łączników oraz klasę betonu. Te techniczne aspekty bezpośrednio wpłyną na stabilność i długowieczność sufitu podwieszanego, zapobiegając uszkodzeniom konstrukcji. Producent powinien dostarczyć Ci nośność łącznika dla betonu – osobno dla rozciągania i ścinania, a projektant uwzględni interakcję rozciągania ze ścinaniem [1].
Dlaczego nośność na wyrywanie i ścinanie są tak istotne dla mocowania profili CD60?
Nośność na wyrywanie (rozciąganie) i ścinanie są bardzo ważne dla bezpieczeństwa mocowania profili CD60 do sufitu betonowego, bo oba rodzaje obciążeń występują w systemach podwieszanych. Nośność na wyrywanie mówi o odporności łącznika na siły działające prostopadle do powierzchni betonu, które próbują go wyciągnąć. Nośność na ścinanie określa odporność łącznika na siły działające równolegle do powierzchni, próbujące odciąć łącznik. W sufitach podwieszanych G-K ciężar płyt i ewentualnych instalacji generuje zarówno siły rozciągające, jak i ścinające, zwłaszcza przy drganiach. Brak odpowiedniej nośności w obu kierunkach prowadzi do katastrofy budowlanej, dlatego nie ma tu miejsca na kompromisy.
Zawsze analizuj charakterystyczną i obliczeniową nośność łącznika, którą podaje producent, w kontekście interakcji rozciągania ze ścinaniem. Wytrzymałość stali łącznika (relacja f_uk/f_yk) również ma wpływ na ostateczną nośność. Kiedy trzymasz się tych parametrów, gwarantujesz, że mocowanie wytrzyma przewidziane obciążenia przez cały okres eksploatacji.
Jaka jest rola głębokości zakotwienia (h_ef) i minimalnej grubości podłoża?
Głębokość zakotwienia (h_ef) i minimalna grubość podłoża betonowego mają fundamentalne znaczenie dla bezpieczeństwa i nośności mocowań profili CD60. Efektywna głębokość zakotwienia (h_ef) to głębokość, na której łącznik przenosi obciążenia do betonu, i jest to podstawowy parametr, który określa jego wydajność. Zbyt płytkie zakotwienie drastycznie obniża nośność na wyrywanie, nawet o 50% w stosunku do wartości katalogowych! Minimalna grubość podłoża to minimalna grubość płyty betonowej, w której dany łącznik możesz bezpiecznie osadzić bez ryzyka przebicia czy osłabienia konstrukcji stropu. Te parametry zawsze znajdziesz w aprobatach technicznych lub kartach produktów [2].
Nieprzestrzeganie tych wymagań może prowadzić do pęknięć betonu wokół łącznika lub jego przedwczesnego wyrwania, szczególnie pod wpływem dynamicznych obciążeń. Zawsze sprawdzaj dokumentację techniczną wybranego łącznika i upewnij się, że grubość stropu betonowego jest zgodna z zaleceniami producenta – to Twoje bezpieczeństwo!
Dlaczego minimalny rozstaw łączników i odległość od krawędzi są takie ważne?
Minimalny rozstaw łączników (s) oraz odległość od krawędzi betonu (c1, c2, c3) są niezwykle ważne dla bezpiecznego mocowania profili CD60. Dlaczego? Bo ich naruszenie znacząco obniża nośność mocowania i może doprowadzić do uszkodzenia betonu. Zbyt mały rozstaw między łącznikami powoduje, że naprężenia w betonie oddziałują na siebie wzajemnie, co redukuje indywidualną nośność każdego z nich nawet o 40%. Podobnie jest ze zbyt małą odległością od krawędzi – może to skutkować wykruszeniem się betonu, zwłaszcza pod wpływem sił rozciągających lub ścinających. Te wartości są precyzyjnie określone w normach i aprobatach technicznych dla każdego typu łącznika [2].
Na przykład, dla typowego kołka rozporowego o średnicy 6 mm, minimalny rozstaw (s) może wynosić 10–15 cm, a odległość od krawędzi (c) 7–10 cm. Niewłaściwe rozmieszczenie łączników to jeden z najczęstszych błędów montażowych, który osłabia całą konstrukcję sufitu podwieszanego. Zawsze stosuj się do zaleceń producenta dotyczących tych parametrów – dla własnego bezpieczeństwa!
Jak klasa betonu i obciążenie sufitu wpływają na dobór mocowań profili CD60?
Klasa betonu i przewidywane obciążenie sufitu podwieszanego bezpośrednio wpływają na to, jakie mocowania profili CD60 wybierzesz do sufitu betonowego. Beton o wyższej klasie wytrzymałości (np. C25/30 w porównaniu do C16/20) zapewni lepsze parametry nośności dla łączników, co pozwoli Ci użyć mniejszych lub mniej licznych elementów kotwiących. Z kolei wyższe obciążenie sufitu, wynikające z ciężaru płyt G-K, dodatkowego oświetlenia, izolacji czy instalacji, będzie wymagało mocowań o większej nośności na wyrywanie i ścinanie. Łączniki dobieraj tak, żeby ich obliczeniowa nośność przekraczała maksymalne przewidywane obciążenie z marginesem bezpieczeństwa.
Przykładowo, do standardowego sufitu G-K (ok. 10–15 kg/m²) wystarczą typowe kołki szybkiego montażu o nośności 0.5–1.0 kN/punkt. Ale jeśli masz sufit akustyczny (powyżej 20 kg/m² lub z dodatkowymi warstwami), być może będziesz musiał użyć kotew rozporowych o nośności 2.0 kN/punkt lub gęściej rozmieścić wieszaki.
Niezbędne narzędzia i techniki montażu profili CD60 do betonu
Do prawidłowego montażu profili CD60 do sufitu betonowego potrzebujesz wiertarki udarowej, wkrętarki z kontrolą momentu obrotowego, odpowiednich wierteł do betonu oraz narzędzi pomiarowych. Do betonu polecamy wyłącznie metalowe dyble sufitowe lub kotwy metalowe [2][6]. Pamiętaj, brak właściwych narzędzi i technik może prowadzić do niestabilności konstrukcji i utraty bezpieczeństwa. A tego przecież nie chcemy.
Precyzja montażu gwarantuje długotrwałą stabilność sufitu podwieszanego G-K. Oto lista niezbędnych narzędzi, które zapewnią Ci efektywny i bezpieczny proces pracy:
- Wiertarka udarowa i wiertła do betonu – bez nich ani rusz.
- Wkrętarka z kontrolą momentu obrotowego – zadbasz o właściwe dokręcenie.
- Poziomica – idealna do wyznaczania poziomu.
- Miarka i ołówek – podstawowe narzędzia do precyzyjnego trasowania.
- Laser krzyżowy lub rotacyjny – jeśli chcesz działać szybko i ultraprecyzyjnie.
- Sznurek traserski – do wyznaczania długich, prostych linii.
Dlaczego wiertarka udarowa i odpowiednie wiertła do betonu są tak ważne?
Wiertarka udarowa i odpowiednie wiertła do betonu są niezwykle ważne, ponieważ beton to bardzo twardy materiał. Potrzebujesz specjalistycznego sprzętu, żeby wykonać otwory pod mocowania profili CD60. Wiertarka udarowa generuje zarówno ruch obrotowy, jak i udarowy – to pozwala efektywnie kruszyć i usuwać materiał. Wiertła do betonu muszą mieć końcówkę z węglików spiekanych i być dobrane do średnicy kołka lub kotwy, np. wiertło o średnicy 6 mm do kołka 6 mm. Gdy użyjesz niewłaściwego wiertła albo wiertarki bez udaru w betonie, znacząco wydłużysz czas pracy i możesz uszkodzić narzędzia lub zrobić niedokładne otwory [2][5].
Pamiętaj, prawidłowo wykonane otwory o czystych krawędziach zapewniają optymalne trzymanie mocowania. Regularne ostrzenie lub wymiana wierteł to podstawa, żeby praca szła sprawnie, a wiercenie było zawsze wysokiej jakości.
Jaka jest rola wkrętarki z kontrolą momentu obrotowego w montażu profili CD60?
Wkrętarka z kontrolą momentu obrotowego odgrywa bardzo ważną rolę w bezpiecznym montażu profili CD60. Zapobiega nadmiernemu dokręceniu wkrętów i kołków, co mogłoby uszkodzić beton lub same łączniki. Ustawienie odpowiedniego momentu obrotowego, zgodnego z zaleceniami producenta mocowania, jest kluczowe dla zachowania integralności materiału i optymalnej nośności. Jeśli zbyt mocno dokręcisz wkręt, możesz uszkodzić gwint w łączniku, pęknąć kołek rozporowy, a nawet spowodować mikropęknięcia w betonie. Optymalny moment obrotowy dla standardowych kołków często wynosi od 2 do 5 Nm. Wkrętarka z regulacją momentu eliminuje ryzyko przekręcenia.
Kontrola momentu obrotowego jest szczególnie ważna, kiedy montujesz „pchełki” (czyli wkręty do metalu), które łączą wieszak z profilem CD60. Musisz uważać, żeby nie zdeformować cienkiej blachy profila. To właśnie precyzja, która wpływa na trwałość całego systemu suchej zabudowy.
Dlaczego techniki wiercenia prostopadle i czyszczenia otworów są istotne?
Techniki wiercenia prostopadle do powierzchni i dokładnego czyszczenia otworów są bardzo ważne, bo zapewniają maksymalną nośność i trwałość mocowań profili CD60 w suficie betonowym. Kiedy wiercisz prostopadle, gwarantujesz, że łącznik będzie pracował w osi obciążenia. To zapobiega powstawaniu naprężeń zginających i zapewnia równomierne rozprężenie w otworze. Oczyszczenie otworu z pyłu i resztek betonu – zwłaszcza przy wierceniu pionowo w dół – jest absolutnie niezbędne dla optymalnego trzymania mocowania. Pył w otworze może zmniejszyć tarcie kołka o beton nawet o 30%, obniżając jego nośność [1]!
Przedmuchanie otworu sprężonym powietrzem lub użycie szczotki do czyszczenia to standardowa praktyka, która znacząco poprawia jakość zakotwienia. Zaniedbanie tych prostych, ale fundamentalnych kroków, jest częstą przyczyną osłabienia mocowań i późniejszych problemów z sufitem podwieszanym G-K.
Jakie narzędzia do pomiaru i trasowania są niezbędne dla montażu profili CD60?
Do precyzyjnego pomiaru i trasowania punktów mocowania profili CD60 w suficie betonowym potrzebujesz poziomicy, miarki, ołówka, a w bardziej zaawansowanych pracach – lasera lub sznurka traserskiego. Poziomica (najlepiej długa, minimum 120 cm) pomoże Ci wyznaczyć idealnie poziomą płaszczyznę sufitu podwieszanego i zaznaczyć linie montażowe na ścianach. Miarka i ołówek to podstawowe narzędzia do dokładnego odmierzania rozstawów profili CD60 i wieszaków. Sznurek traserski, używany razem z poziomicą, pozwoli Ci szybko i precyzyjnie wyznaczyć długie, proste linie na suficie. Natomiast laser krzyżowy lub rotacyjny bardzo przyspieszy i ułatwi przenoszenie punktów i linii na duże powierzchnie, zapewniając bardzo wysoką dokładność [4].
Prawidłowe trasowanie minimalizuje błędy montażowe i gwarantuje estetyczny wygląd końcowy sufitu. Warto inwestować w dobrej jakości narzędzia pomiarowe – to przekłada się na oszczędność czasu i materiału.
Odporność korozyjna mocowań profili CD60 – dlaczego jest ważna?
Odporność korozyjna mocowań profili CD60 jest bardzo, bardzo ważna! Zapewnia długotrwałą trwałość i bezpieczeństwo całej konstrukcji sufitu podwieszanego, zwłaszcza tam, gdzie panuje podwyższona wilgotność lub w agresywnych środowiskach. Standardowe profile CD60 są ocynkowane, co świetnie chroni je przed korozją w suchych wnętrzach. Ale elementy mocujące do betonu – kołki i kotwy – wymagają indywidualnego doboru zabezpieczenia antykorozyjnego. Dokument Norgips [4] odwołuje się do normy PN-EN ISO 12944-2, co potwierdza, że musisz dopasować klasę korozyjności do specyfiki środowiska. Jeśli zignorujesz ten aspekt, możesz narazić się na osłabienie łączników i, niestety, potencjalną awarię sufitu.
Kiedy standardowe ocynkowanie wystarczy dla mocowań profili CD60?
Standardowe ocynkowanie, które posiadają profile CD60 oraz wiele typów kołków i kotew metalowych, zazwyczaj wystarczy dla mocowań w suchych warunkach wewnętrznych. Mamy na myśli miejsca, gdzie wilgotność powietrza nie przekracza 60–70% i nie ma agresywnych substancji chemicznych. W takich środowiskach jak typowe pomieszczenia mieszkalne, biura czy suche magazyny, warstwa cynku o grubości 5–7 mikronów skutecznie chroni stal przed korozją. Standardowe ocynkowane mocowania zapewnią Ci trwałość na dziesiątki lat, bez potrzeby dodatkowych zabezpieczeń [1][2][3]. Takie zabezpieczenie jest ekonomiczne i spełnia większość wymagań budowlanych dla wewnętrznych systemów suchej zabudowy.
Pomyśl o sypialniach, salonach, korytarzach – to typowe, suche warunki wewnętrzne. Nie ma tu ryzyka kondensacji wilgoci ani bezpośredniego kontaktu z wodą. W takich miejscach profile CD60 i standardowe metalowe kołki ocynkowane gwarantują odpowiednią ochronę przed korozją. Klasa korozyjności C1 lub C2 według PN-EN ISO 12944-2 będzie zazwyczaj w pełni wystarczająca.
Jak wybrać zabezpieczenie korozyjne mocowań do klasy korozyjności środowiska?
Wybierając zabezpieczenie korozyjne mocowań profili CD60 do sufitu betonowego, musisz ściśle dopasować je do klasy korozyjności środowiska, zgodnie z normą PN-EN ISO 12944-2. Tylko tak zapewnisz trwałość i bezpieczeństwo konstrukcji. W środowiskach o podwyższonej wilgotności lub agresywności, takich jak łazienki, baseny, garaże czy przestrzenie zewnętrzne, potrzebujesz łączników o wyższej odporności korozyjnej niż te standardowo ocynkowane. Dla klas korozyjności C3 i wyższych używamy elementów cynkowanych ogniowo (minimum 55 mikronów cynku) lub wykonanych ze stali nierdzewnej (A2, A4) [4][6][8]. Ocynkowanie płatkowe, dostępne w niektórych kołkach, również oferuje podwyższoną ochronę.
Poniższa tabela przedstawia rekomendacje dotyczące wyboru zabezpieczenia antykorozyjnego w zależności od środowiska:
| Środowisko / Klasa Korozyjności (wg. PN-EN ISO 12944-2) | Rekomendowane zabezpieczenie | Przykładowe zastosowanie |
|---|---|---|
| Suche warunki wewnętrzne (C1-C2) | Ocynkowanie galwaniczne (5-7 µm) | Salon, sypialnia, biuro |
| Wilgotne, średnio agresywne (C3) | Ocynkowanie ogniowe (min. 55 µm) / Ocynkowanie płatkowe | Łazienka, kuchnia, garaż |
| Wilgotne, silnie agresywne (C4-C5) | Stal nierdzewna A2 (do C4) / A4 (do C5) | Basen, przemysł chemiczny, nadmorskie tereny |
Dla pewności zawsze skonsultuj się z producentem łączników i sprawdź specyfikację projektową. Odpowiednio dobrane zabezpieczenie zminimalizuje ryzyko korozji, która może osłabić mocowania i uszkodzić sufit podwieszany.
Jakie wkręty do płyt G-K i do połączenia wieszaka z profilem CD60 wybrać?
Do połączenia wieszaka z profilem CD60 używamy wkrętów do metalu, potocznie nazywanych „pchełkami”. Natomiast do montażu płyt G-K do profili CD60 wybieramy specjalistyczne wkręty do płyt gipsowo-kartonowych. Każdy z tych rodzajów wkrętów jest zaprojektowany z myślą o specyfice materiału i funkcji, co gwarantuje trwałe i bezpieczne połączenie. Pamiętaj, prawidłowy dobór wkrętów ma ogromne znaczenie dla integralności całego systemu suchej zabudowy.
Jakie wkręty do metalu („pchełki”) stosuje się do łączenia wieszaka z profilem CD60?
Do łączenia wieszaka (na przykład uchwytu ES) z profilem CD60 używamy małych wkrętów do metalu, które powszechnie nazywamy „pchełkami” lub wkrętami samowiercącymi do blachy. Charakteryzują się ostrym, samogwintującym się czubkiem i niewielkimi rozmiarami, najczęściej 3.5×9.5 mm lub 3.5×13 mm. Ich konstrukcja pozwala na szybkie i pewne połączenie dwóch elementów stalowych (wieszaka i profilu CD60) bez potrzeby wcześniejszego nawiercania otworów. „Pchełki” tworzą trwałe i sztywne połączenie, które jest odporne na wibracje i obciążenia [3][4]. Do każdego punktu połączenia wieszaka z profilem CD60 zaleca się stosowanie dwóch wkrętów, żeby zapewnić stabilność. Wkręty te są zazwyczaj ocynkowane, co daje im podstawową odporność korozyjną w suchych warunkach wewnętrznych.

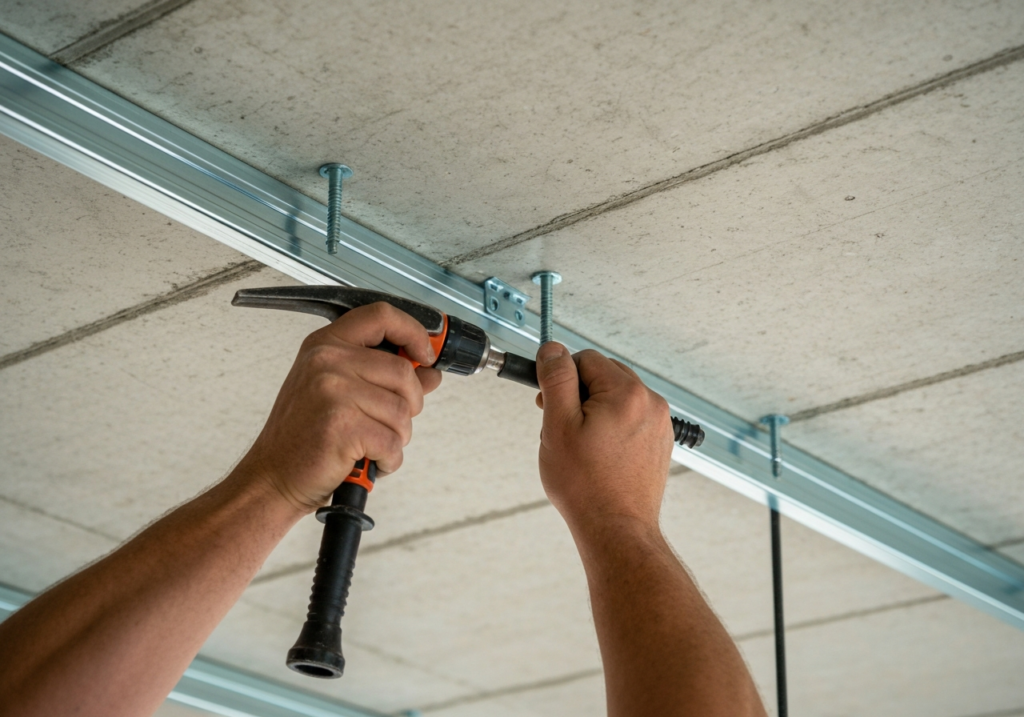

Jakie wkręty do płyt G-K wybrać do montażu płyt do profili CD60?
Jeśli montujesz płyty G-K do profili CD60, koniecznie wybierz specjalistyczne wkręty do płyt gipsowo-kartonowych. Tylko one zapewniają optymalne trzymanie w gipsie i pewne połączenie z metalowym profilem. Najczęściej używamy wkrętów samogwintujących z drobnym gwintem (do profili metalowych o grubości do 0,7 mm) lub z grubym gwintem (do profili drewnianych, choć rzadziej do CD60). Standardowe wkręty do płyt G-K mają średnicę 3.5 mm i długość od 25 mm do 55 mm, w zależności od grubości płyty. Na przykład, dla płyty 12.5 mm stosuje się wkręty 25–35 mm, a dla dwóch płyt (2×12.5 mm) – 35–45 mm. Wkręty mają specjalny kształt łba stożkowego, który łatwo zagłębia się w płytę, tworząc płaską powierzchnię gotową do szpachlowania. Są hartowane i fosforanowane, co zwiększa ich odporność na korozję i ułatwia wkręcanie. Montujesz je w rozstawie co około 17 cm na krawędziach i co 25 cm na środku płyty. Użycie wkrętarki z regulacją momentu obrotowego zapobiegnie przebiciu papierowej warstwy płyty G-K.
Jak przeprowadzić montaż i uniknąć najczęstszych błędów przy mocowaniu profili CD60 do betonu?
Montaż profili CD60 do betonu pod płyty G-K rozpoczynasz od precyzyjnego trasowania linii sufitu, wiercenia i dokładnego oczyszczenia otworów w suficie betonowym, a następnie montażu metalowych kotew. Potem instalujesz wieszaki (np. ES), które przykręcasz do profili CD60 za pomocą „pchełek”, a cały ruszt poziomujesz. Ostatni etap to przykręcanie płyt G-K do profili specjalistycznymi wkrętami. A najczęstsze błędy? To używanie niewłaściwych, niemetalowych łączników, pozostawianie pyłu w otworach, niezachowanie minimalnych rozstawów mocowań oraz zbyt mocne dokręcanie wkrętów. Jeśli unikniesz tych błędów, zapewnisz bezpieczeństwo i trwałość sufitu podwieszanego.
Pamiętaj, podczas montażu zawsze kieruj się zasadami sztuki budowlanej i zaleceniami producentów systemów suchej zabudowy. Bądź dokładny na każdym kroku! „Właściwy dobór mocowań i ścisłe przestrzeganie wytycznych montażowych to jedyna droga do zbudowania sufitu podwieszanego, który posłuży bezproblemowo przez dziesiątki lat. Każde odstępstwo od tych zasad to potencjalne zagrożenie” – przestrzega mgr inż. Anna Nowak, rzeczoznawca budowlany.
Oto lista najczęstszych błędów i sposoby, jak ich unikać:
- Niewłaściwe mocowania: Używasz plastikowych kołków zamiast metalowych kotew lub kołków rozporowych w betonie.
Rozwiązanie: Zawsze wybieraj dedykowane, atestowane łączniki metalowe. - Brak czyszczenia otworów: Zostawiasz pył w wywierconych otworach.
Rozwiązanie: Zawsze przedmuchuj otwory przed osadzeniem mocowania. - Nieprawidłowe rozstawy: Odległości między łącznikami są zbyt małe lub rozstaw wieszaków i profili CD60 jest zbyt duży.
Rozwiązanie: Przestrzegaj zaleceń producentów (np. wieszaki co 90 cm, profile co 40–50 cm). - Zbyt mocne dokręcenie: Przekręcasz wkręty do betonu lub „pchełki” w profilach.
Rozwiązanie: Używaj wkrętarki z kontrolą momentu obrotowego. - Niewłaściwe wkręty do G-K: Używasz uniwersalnych wkrętów zamiast specjalistycznych do płyt gipsowo-kartonowych.
Rozwiązanie: Wybieraj wkręty z odpowiednim gwintem i długością.
Zastosowanie się do tych wskazówek znacząco zwiększy bezpieczeństwo montażu i trwałość sufitu podwieszanego G-K.
Jak zapewnić bezpieczny i trwały sufit podwieszany na lata, mocując profile CD60?
Chcesz mieć bezpieczny i trwały sufit podwieszany na lata, mocując profile CD60 do betonu? Postaw na sumienny wybór odpowiednich elementów mocujących, rygorystyczne przestrzeganie technik montażowych oraz dobre zrozumienie parametrów obciążeniowych. Musisz stosować wyłącznie atestowane, metalowe kołki rozporowe do betonu oraz dedykowane wieszaki, takie jak uchwyty ES, montowane zgodnie z zaleceniami producenta. Zgodność z normami budowlanymi i specyfikacjami technicznymi to gwarancja stabilności konstrukcji na dekady. Pamiętaj, prawidłowy montaż profili CD60 za pomocą odpowiednich mocowań to inwestycja w długotrwałe bezpieczeństwo i estetykę pomieszczenia.
Trwałość sufitu podwieszanego G-K zależy od precyzji każdego etapu. Profesjonalny montaż profili CD60 do sufitu betonowego to fundament całej konstrukcji – dzięki niemu masz spokój użytkowania. Jeśli masz bardziej złożony projekt, zawsze polecam konsultację z doświadczonym fachowcem lub architektem. Podziel się swoimi doświadczeniami z mocowania profili CD60 w komentarzach, a jeśli szukasz dodatkowych informacji, zajrzyj do naszych artykułów Jak zamontować płyty G-K na suficie oraz Wybór wieszaków do profili CD60.
